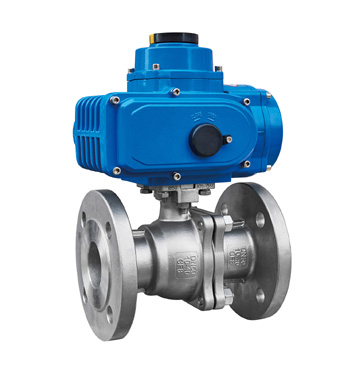

Q941F電動球閥產品概述:Q941F電動球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。閥體可以是整體的，也可以是組合式的。
Q941F電動球閥執行標準
1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、檢驗主試驗：JB/T9092、API598。
Q941F電動球閥連接尺寸：

公稱壓力DN	L	D	H	L1	D1	b	Z-d1	H1
壓力	1.6/2.5	1.6/2.5			1.6/2.5	1.6/2.5	1.6/2.5
15	130/130	95	275	157	65	14/16	4-14	48
20	140/140	105	280	157	75	14/16	4-14	53
25	150/150	115	287	157	85	14/16	4-14	58
32	165/165	135	354	208	100	16/16	4-18	68
40	180/180	145	312	208	110	16/16	4-18	73
50	200/200	160	325	208	125	16/20	4-18	80
65	220/220	180	335	256	145	18/22	4-18/8-18	90
80	250/250	195	365	256	160	20/22	8-18	98
100	280/280	215/230	400	256	180/190	20/24	8-18/8-23	120
125	320/320	245/270	420	256	210/220	24/28	8-23/8-25	140
150	360/360	280/300	440	256	240/250	24/28	8-23/8-25	167
200	400/400	335/360	470	256	295/310	26/34	12-23/12-25	210
250	630 750	405 470	545	380

Q941F電動球閥結構圖:
