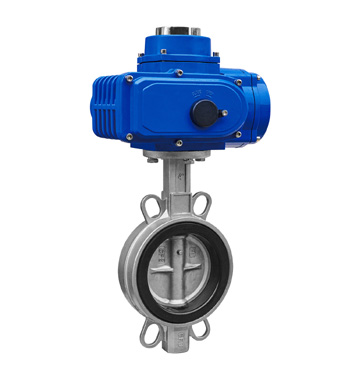

電動對夾蝶閥
發布時間: 2019-10-24 20:07:47
【主要技術參數】
一、電動對夾蝶閥產品介紹
電動對夾蝶閥采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。二、電動對夾蝶閥產品主要特點
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
三、電動對夾蝶閥產品主要技術參數
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳素鋼、合金鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 碳素鋼、合金鋼、不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | 不銹鋼 |
| 手動操作 | 附帶手柄操作 | 結構形式 | 三維偏心 |
| 限 位 | 電氣、機械二重限位 | 溫度 | ≤425℃ |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
四、電動對夾蝶閥產品主要執行標準
設計標準:GB/T12238-1989 JB/T8692-1998法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
五、電動對夾蝶閥產品應用領域
電動對夾蝶閥廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中，適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。
